氣浮機結構圖
作者: ? ?時間:2021-03-30 2204次瀏覽

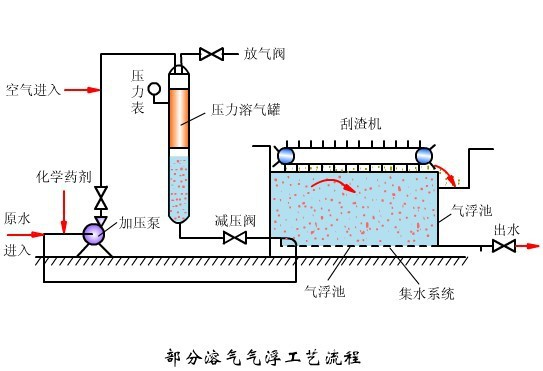

溶氣氣浮機是通過溶解氣體和釋放系統在水中產生大量細小氣泡,使其附著在廢水中密度接近水的固體或液體顆粒上,使其整體密度小于水的狀態,依靠浮力使其上升到表面,達到固液或液液分離的目的。
氣浮設備集進水、絮凝、分離、集水、出水于一體。與傳統氣浮設備相比,設有穩流室和溶解氣體釋放室,使氣浮設備處理性能更穩定,效果更優越,特別適合傳統設備的改造。
穩定室:通過折流板的原水,流速很高,如果直接與溶解的空氣水接觸,會消散微小氣泡并影響絮凝劑氣泡的阻隔作用,從而降低氣浮處理效率,如果增加穩流室的紊流動能消耗,原水進入溶解空氣放水室等速運行,保證去除效率。
溶解氣體釋放室:溶解氣體釋放室和分離室在一個罐內。中間分離,使絮凝后的溶解空氣水附著在原水上,緩慢上升進入氣浮分離室,保證了絮凝劑與微氣泡的接觸空間和時間,使溶解空氣和水的釋放率達到80-
2.溶氣系統
對于氣浮設備來說,溶解空氣系統被比作氣浮設備的“心臟”,也是氣浮設備的主要組成部分,在這個階段,氣水在泵的入口吸入,再加上葉輪的剪切壓水混合物就是溶解空氣在溶解槽中,氣液兩相混合物和飽和、溶解空氣系統的全套更大含氣量達到10%,而一種氣體的溶解度為,當氣體分散時微氣泡分布均勻,平均氣泡直徑小于30um。溶氣系統是對傳統氣浮設備的改進和技術創新,提高了氣浮的分離效率,大大降低了氣浮設備的生產運行成本。
3.刮泥機
刮渣機的運行方式和速度直接影響到水質和污泥的截留率。系統采用旋轉式刮渣機,可連續、均勻地將浮渣刮入浮渣池,減少浮渣碰撞現象;另外,高度可調的刮板能更好地適應各種工況,降低污泥含水率。
4.控制系統
控制系統采用先進的電氣元件,保證設備長期有效運行。
5.配套設備
氣浮藥劑和加藥設備也是保證處理效果的重要因素??筛鶕?jù)用戶需要提供配套的加藥設備和優化的藥物組合。
關鍵詞:氣浮機,氣浮機結構圖
